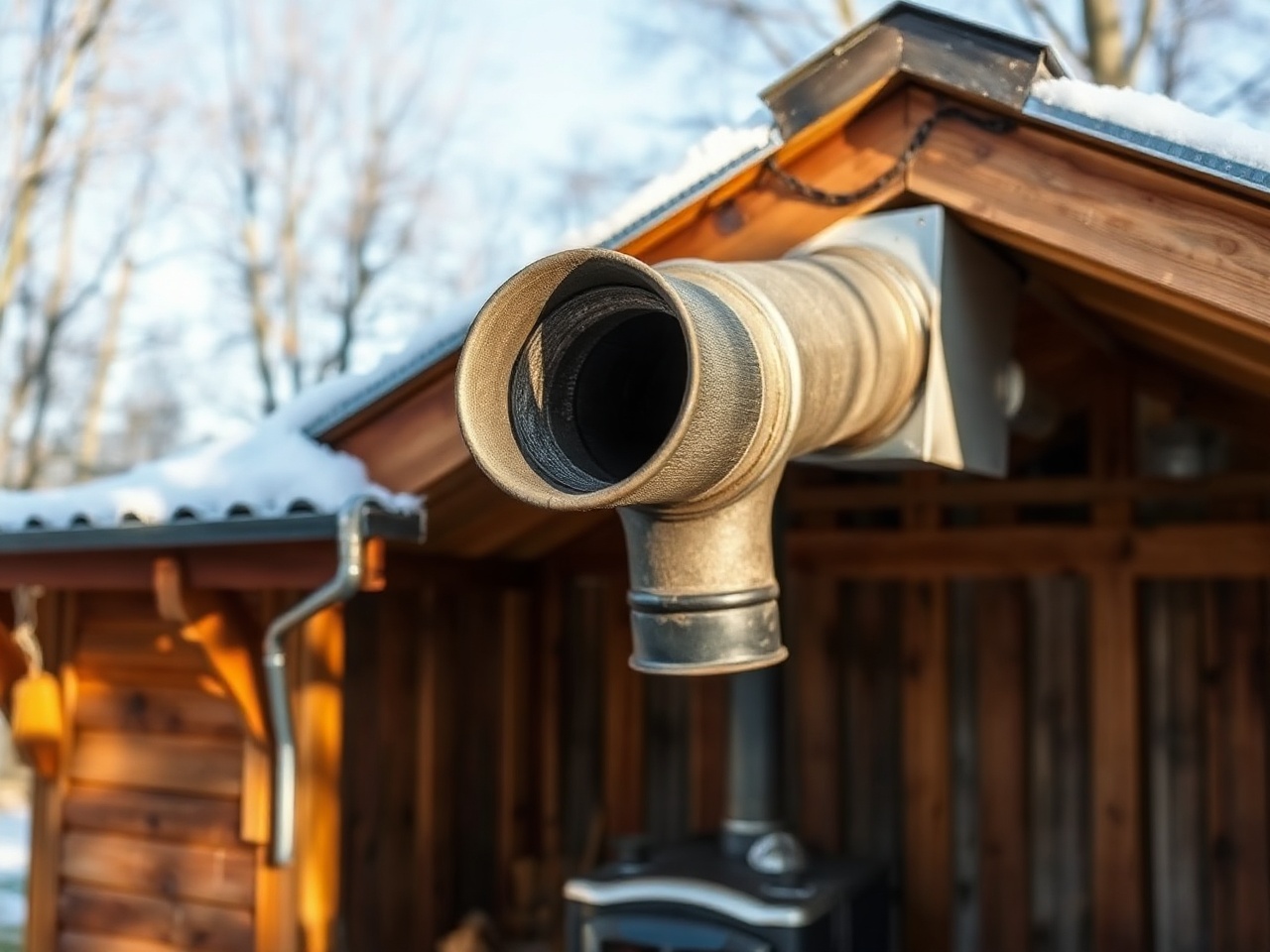

Как сделать дымоход в сарае для печки из асбестовой трубы

Асбестоцементная труба — один из самых бюджетных способов вывести дым из сарая. Если правильно оформить проход через крышу и защитить деревянные конструкции, такой дымоход прослужит не один сезон и не станет причиной пожара.

Что понадобится

• асбестоцементная труба диаметром 150–200 мм — по сечению выходного отверстия печи;
• раструбный сегмент и несколько отрезков общей длиной 4–5 м;
• кровельная разделка (розетка) или жестяной фартук для прохода через крышу;
• базальтовый картон или минеральная вата без фольги — 20–30 мм;
• оцинкованный лист или готовый экран для защиты стропил;
• термостойкий герметик до +300 °C;
• саморезы по дереву/металлу и стальные хомуты;
• цементно-песчаный раствор — 1 часть цемента М400, 3 части песка, вода до пастообразного состояния.

Как выбрать и укладывать трубы

Диаметр дымохода должен совпадать с выходным патрубком печи или быть на 10–20 мм больше. Если труба уже, ухудшится тяга; если сильно шире — дым будет остывать и образовывать конденсат.

Соединяйте сегменты раструбом вверх, чтобы конденсат и сажа не вытекали наружу. Между раструбом и гладким концом оставляйте зазор около 10 мм и обмазывайте стык раствором или термостойким герметиком. Переворачивать трубу раструбом вниз нельзя.

Проход через крышу

Выберите место как можно ближе к коньку и дальше от стропил. Минимальное расстояние от трубы до деревянных элементов — 25 см. Если места мало, установите негорючий экран из базальтового картона и оцинкованного листа и доведите зазор до 13 см, но не меньше.

В кровле выпиливают отверстие диаметром на 10–15 см больше наружного диаметра трубы. Пространство между трубой и кровельным материалом заполняют минватой или базальтовым картоном. Сверху накладывают кровельную разделку или фартук из жести, загнав нижний край под нижний ряд кровли. Стыки промазывают герметиком.

Труба должна выступать над коньком минимум на 50 см. Если расстояние от трубы до конька до 1,5 м — верх не ниже коньковой линии; от 1,5 до 3 м — не ниже линии, проведённой от конька вниз под углом 10°. Общая высота дымохода от уровня пола — не менее 4 м, иначе тяги не хватит.

Изоляция и защита

Вокруг трубы внутри сарая сделайте проём из негорючих материалов. Если дымоход проходит вблизи балки или стены, прокладывайте слой базальтового картона толщиной не менее 20 мм и накрывайте его оцинкованным экраном.

На чердачном перекрытии обложите трубу минватой в 50 мм и ограничьте деревянные конструкции металлическим кожухом. Ни в коем случае не заводите трубу вплотную к балкам без изоляции: при интенсивной топке температура наружной стенки может достигать 150–200 °C.

В месте выхода на крышу используйте конусную разделку с отбойником для дождевой воды. Сверху установите зонтик или дефлектор — он улучшает тягу и защищает от осадков.

Крепление

Асбестоцемент — хрупкий материал, поэтому трубу фиксируют стальными хомутами к стене или стропилам. Первый хомут ставят на высоте 1,5–2 м от печи, последующие — через каждые 2 м по высоте. Не затягивайте резьбу чрезмерно: достаточно, чтобы труба не качалась, но не лопнула.

Если дымоход выходит выше 3 м над крышей, добавьте растяжки из проволоки или угловые стойки, иначе ветром его может качать.

Первый запуск и проверка тяги

Перед первой топкой проверьте все стыки: закройте заслонку, подожгите бумагу у топки и понаблюдайте за направлением дыма. Дым должен уходить вверх по трубе, а не выбиваться в сарай.

Если тяга слабая:

• проверьте, открыт ли зольник и заслонка;
• убедитесь, что труба выше конька не менее чем на 50 см;
• осмотрите внутреннюю поверхность на сгибы и засоры;
• при сильном ветре установите дефлектор.

Первую топку ведите небольшими порциями дров в течение 30–40 минут, чтобы постепенно просушить растворные швы.

Что нельзя делать

• Использовать трещиноватую или сколотую трубу — при нагреве она может расколоться окончательно.
• Заводить трубу через горючую кровлю без разделки и изоляции.
• Соединять сегменты без раструба или скотчем вместо раствора.
• Уменьшать диаметр дымохода по сравнению с выходом печи.

Грамотно собранный дымоход из асбестоцементной трубы — это не временное «колхозное» решение, а вполне рабочая конструкция для сарая или мастерской. Главное — выдержать расстояния до дерева, герметично оформить проход через крышу и закрепить трубу так, чтобы она не качалась от ветра.
