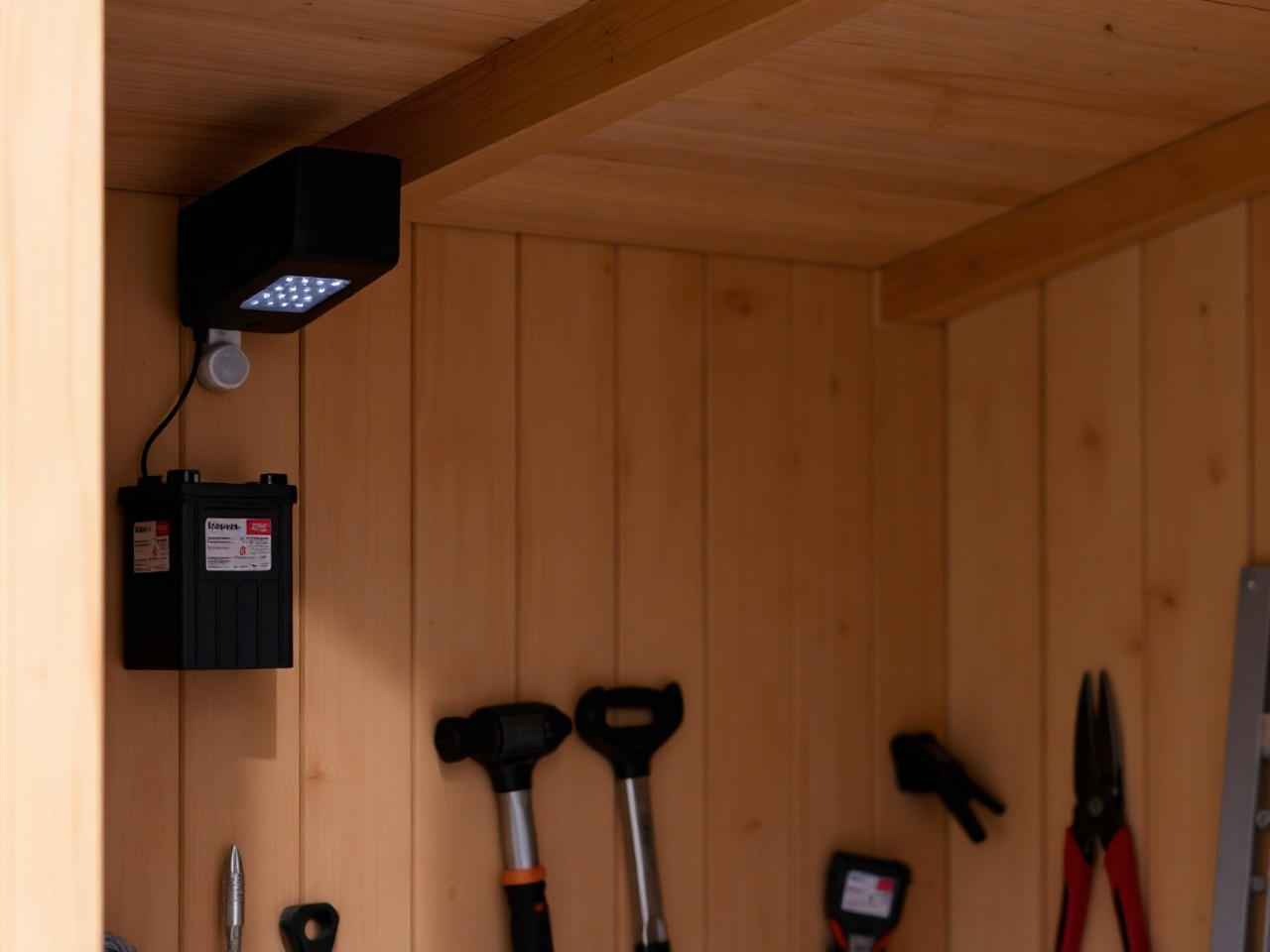

Летом не хочется тратить время на поиски фонарика в тёмном сарае, а зимой без света вообще никуда. Автономная подсветка из LED-ленты, аккумулятора и датчика движения решает проблему раз и навсегда: зашёл — свет загорелся, вышел — погас. Никакой прокладки 220 В, никаких выключателей мокрыми руками.
Что купить
Для простой системы хватит минимального набора:
- LED-лента 12 В, холодный или нейтральный белый, плотность 60 диодов на метр — 3–5 м.
- Контроллер или диммер 12 В — если хотите регулировать яркость.
- Датчик движения 12 В (PIR) с регулировкой времени и чувствительности.
- Аккумулятор 12 В: автомобильный необслуживаемый (35–45 А·ч) или гелевый (7–12 А·ч) для небольшого сарая.
- Зарядное устройство: импульсное на 12 В, 2–5 А, с режимом хранения.
- Провод многожильный сечением 0,5–0,75 мм², клеммы Wago или изолента.
На гелевом аккумуляторе 12 А·ч система проработает сезон без подзарядки, если ходите в сарай 2–3 раза в день по 2–3 минуты.
Расчёт времени работы
Формула простая: ёмкость аккумулятора (А·ч) × 0,7 (запас) ÷ ток потребления (А) = часы работы.
Трёхметровая лента средней яркости жрёт около 0,4 А на метр, итого 1,2 А. Датчик движения добавляет 0,02 А. При ёмкости 12 А·ч:
12 × 0,7 ÷ 1,22 ≈ 6,9 часов непрерывного света.
Переведём в реальность: если свет горит по 3 минуты за раз, получается примерно 138 включений. При двух походах в день — почти 70 дней автономной работы. Для летнего сезона этого достаточно.
Схема подключения
Всё собирается последовательно, как гирлянда:
Плюс аккумулятора → плюс датчика движения → плюс ленты → минус ленты → минус аккумулятора.
Датчик работает как разрыв цепи: когда движения нет — цепь разомкнута, лента не светит. Когда сработал датчик — подаёт питание на ленту.
Если лента длинная (более 3 м), подключайте питание с обоих концов: яркость на конце будет равна яркости в начале. Иначе последние метры светят вполнакала.
Монтаж за час
- Определитесь с местом. Лента крепится по центру потолка или верхнему периметру. Датчик вешайте на стену у входа на высоте 1,8–2,2 м, «глазом» вглубь сарая. Угол обзора PIR-датчика — обычно 120°, дальность — 5–8 м.
- Подготовьте поверхность. Сарай трясётся, поэтому обезжирьте дерево или металл спиртом перед наклейкой ленты. Дополнительно закрепите пластиковыми скобами или кабельными стяжками через каждые 30–40 см.
- Проложите проводку. От аккумулятора до датчика и от датчика к началу ленты. Длина провода между датчиком и лентой не критична, но если больше 5 м — берите провод потолще, 1 мм².
- Подключите клеммы. Соблюдайте полярность: перепутанные плюс и минус на LED-ленте сразу выведут её из строя. Дважды проверьте цвета проводов перед включением.
- Закрепите аккумулятор. Поставьте его на деревянный брусок или в пластиковый ящик так, чтобы клеммы не замыкались о металл сарая. Температура в сарае летом доходит до +40 °C — убедитесь, что вентиляция у аккумулятора есть.
Настройка датчика
На корпусе датчика обычно два подстроечных резистора:
- TIME — время, на которое включается свет. Для сарая оптимально 30–60 секунд. Меньше — будете махать руками в темноте; больше — зря расходуется заряд.
- SENS — чувствительность. На максимум ставьте только в большом помещении. В тесном сарае хватит 50–60 %: иначе сработает от мыши или ветра через щель.
Первый раз проверьте работу вечером. Если лента мигает или датчик «трещит» — плохой контакт в клеммах.
Зарядка и уход
Один раз в месяц, даже если аккумулятор ещё «живой», подключайте зарядное устройство на ночь. Глубокий разряд ниже 10,5 В убивает свинцово-кислотные аккумуляторы необратимо.
Если уходите с дачи на зиму:
- отключите ленту от аккумулятора;
- зарядите аккумулятор «до упора»;
- уберите его в дом, в сухое прохладное место.
При температуре ниже −10 °C ёмкость падает на 30–40 %, а морозный старт с глубоким разрядом может разрушить пластины.
Типичные ошибки
- Автомобильный аккумулятор на 60 А·ч. Он рассчитан на кратковременные пусковые токи, а не на длительные разряды. Для сарая берите тяговый AGM или гелевый.
- Лента 220 В. Она ярче, но требует опасной проводки и не работает от аккумулятора напрямую.
- Датчик 220 В с реле. Подключать через инвертор — лишние потери энергии. Используйте датчик на 12 В.
- Лента без силикона. В сарае влажность высокая, пыль летит. Берите IP65 или хотя бы накройте ленту прозрачным пластиковым коробом.
Сборка обойдётся в 1 500–3 000 рублей в зависимости от аккумулятора. При этом получаете освещение, которое не боится отключений, не требует электрика и работает годами при элементарном уходе.
