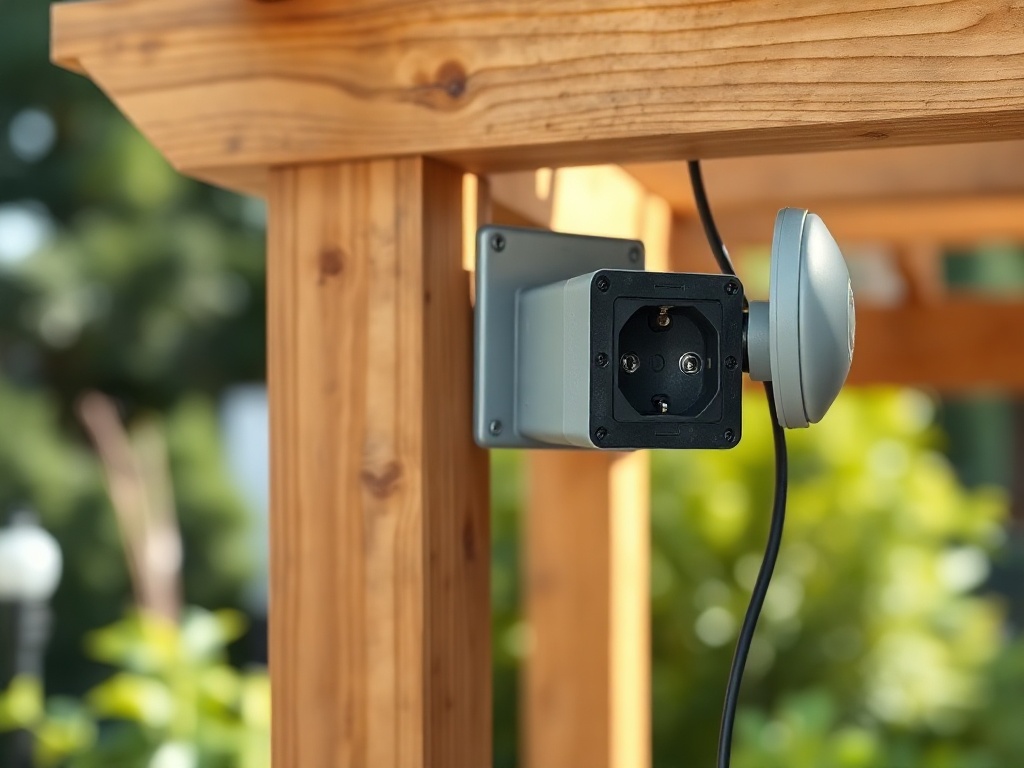

Уличные розетки в беседке: степень защиты IP и правила установки

Летняя беседка без розеток превращается в головную боль: зарядить телефон, включить вентилятор или подсветку приходится через удлинители с кухни. Гораздо удобнее сразу сделать наружную электроточку по правилам — тогда техника работает, а вы не нервничаете от каждой капли дождя.

Почему обычная внутренняя розетка не подойдёт

Бытовые розетки и выключатели рассчитаны на сухие комнаты. В беседке их ждёт влага, пыль, резкие перепады температуры и прямые брызги во время ливня. Влага внутри корпуса вызывает короткое замыкание, а пыль и насекомые ускоряют износ контактов. Поэтому наружная электрика требует специальных изделий со степенью защиты IP.

Что означает маркировка IP

Буквы IP расшифровываются как Ingress Protection. За ними идут две цифры: первая показывает защиту от твёрдых частиц, вторая — от воды.

• IP20 — стандартная комнатная розетка, от пальцев и крупных предметов. Для улицы не годится.
• IP44 — защищена от предметов диаметром от 1 мм и от брызг воды со всех сторон. Минимум для закрытой беседки, где стены и крыша закрывают точку от дождя.
• IP54 — пыль не проникает в количестве, вредном для работы, и брызги не страшны. Хороший выбор для частично открытых конструкций.
• IP55 — защита от струй воды. Подойдёт, если боковины беседки часто продувает дождём.
• IP66 — полная защита от пыли и сильных струй. Ставьте такие розетки и выключатели на открытых террасах, у мангала или у водоёма.

Для большинства беседок оптимальный баланс — IP54 или IP55. Если точка находится под надёжной крышей и со всех сторон закрыта стенами, можно IP44, но с небольшим запасом проживёт дольше.

Где и как размещать розетки

Высота установки — 0,9–1,1 м от пола. Это удобно для штепселей, и весной талая вода не соберётся у основания.

Выключатели чаще ставят на 1,0–1,2 м, у входа в беседку. Проверьте, чтобы рука доходила до клавиши без наклонов.

Розетку не размещают:

• ближе 60 см от пола, если беседка без фундамента и пол может намокать;
• ближе 1 м от мангала, барбекю или кострища;
• ближе 2 м от воды: бассейна, пруда, фонтана;
• на стене, куда бьёт дождь под углом.

Если беседка полностью открытая, лучше установить розетку во влагозащитный бокс с крышкой, которая закрывается даже при подключённом шнуре.

Какой кабель и защита нужны

Для уличной прокладки подходит кабель ВВГнг-LS сечением 2,5 мм² для розеток и 1,5 мм² для освещения. Если линия будет изгибаться, например, зимой убирается, берите гибкий КГ.

Питание розеток в беседке обязательно пропускайте через УЗО с током утечки 30 мА. На всю уличную группу ставьте отдельный автомат 16 А. Заземление — не пожелание, а требование: корпус розетки, металлические элементы конструкции и кабельная броня должны быть соединены с PE-проводником.

Кабель прокладывайте в гофре или кабель-канале, не оставляйте на деревянных балках без защиты. На открытом участке от дома до беседки закапывайте на глубину 0,7 м в ПНД-трубе, выше земли — в металлорукаве или коробе.

Порядок установки

1. Подготовьте схему: отметьте розетки, выключатели, светильники и маршрут кабеля.
2. Пробейте отверстия в стенах и столбах, проложите кабель с запасом 10–15 см у каждой точки.
3. Установите подрозетники. Для деревянных стен используйте металлические коробки, для кирпича и бетона — пластиковые с лапками.
4. Подключите провода: фазу (коричневый), ноль (синий), землю (жёлто-зелёный). Не перепутайте полярность.
5. Закрепите розетку или выключатель в боксе, проверьте плотность прилегания уплотнительной резинки.
6. Включите автомат и УЗО, проверьте работу индикатором и тестовой кнопкой УЗО.
7. Пролейте водой из лейки закрытую розетку — не должно попасть внутрь.

Чего делать нельзя

• Использовать внутренние розетки IP20 на улице, даже если «крыша есть».
• Соединять провода скрутками без клеммной колодки или пайки.
• Подключать уличную группу без УЗО.
• Запитывать розетки от осветительной линии — нагрузка от чайника или обогревателя перегрузит проводку.
• Оставлять кабель лежать на земле, наступать на него или перекручивать.

Проверка раз в сезон

Весной, перед началом дачного сезона, осмотрите корпуса на трещины, проверьте, не отошли ли крышки, и нажмите кнопку «Тест» на УЗО — оно должно отключить линию. Если кнопка не срабатывает, замените устройство. Летняя электрика не любит халатности, но при правильной защите IP служит годами без нареканий.
