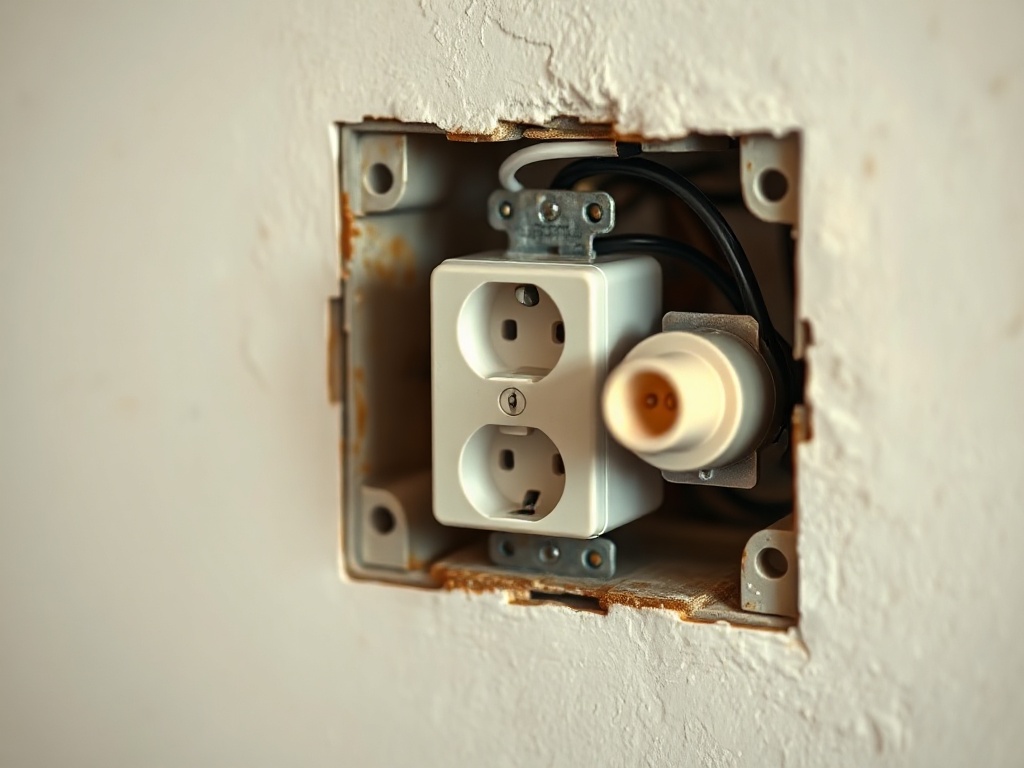

Розетка без заземления: как поставить новую с заземлением в старом доме

Если в квартире двухпроводная проводка, а розетка с заземлением нужна уже сегодня, есть три рабочих варианта. Ниже — по порядку, от самого дешёвого к самому надёжному.

Почему старая проводка опасна для современной техники

Советские квартиры чаще всего имеют две жилы: фазу и ноль. Защитного заземления нет, поэтому при пробое ток уходит через корпус прибора — в человека. Особенно это критично для:

• стиральных и посудомоечных машин;
• электроплит и духовок;
• компьютеров, зарядок ноутбуков, телевизоров.

В статике это лишь «неприятные щелчки», а при пробое — удар током и пожар.

Вариант 1. Заменить розетку, но использовать зануление (подделку заземления)

Самый простой и худший способ: в обычную розетку вставляется третий контакт, и провод присоединяется к нулевой шине. Выглядит как заземление, но защиты не даёт. Если нулевой провод оборвётся, корпус прибора станет под фазой.

Когда допустимо: никогда, если в щитке нет УЗО. Некоторые электрики всё ещё делают зануление в щитках TN-C, но это запрещено ПУЭ для новых установок и опасно.

Вывод: экономия 200–400 рублей может обернуться травмой. Лучше сразу отказаться.

Вариант 2. Проложить отдельный провод заземления

Реальный способ без замены всей проводки: от новой розетки прокладывается медный одножильный провод сечением не менее 2,5 мм² к щитку и подключается на шину PE. Если в щитке есть клемма заземления — задача решается за 1–3 часа.

Путь прокладки:

• в штробе под плинтусом;
• в кабель-канале;
• по потолку до точки ввода;
• в гофрированной трубе за фальшстенкой в ванной или на кухне.

Пошагово:

1. Обесточьте линию.
2. Снимите старую розетку.
3. Подберите место для ввода нового провода.
4. Проложите провод до щитка без скруток и соединений.
5. В розетке подключите жёлто-зелёный провод на контакт PE.
6. В щитке закрепите на заземляющей шине.

Срок: 2–4 часа для одной точки. Стоимость материалов — 300–800 рублей за провод + розетка.

Вариант 3. Установить УЗО в щитке

Устройство защитного отключения не заменяет заземление, но сильно повышает безопасность. Если пробой случится, УЗО сработает за 0,03–0,3 секунды при токе утечки 10–30 мА.

Что нужно:

• двухполюсное УЗО на 25 или 32 А;
• номинал утечки 10 мА — для ванной и кухни, 30 мА — для остальных комнат.

УЗО срабатывает на разницу между фазой и нолем. Если ток пошёл через человека, защита вырубает питание. Но при работе одновременно с вариантом 2 надёжность многократно выше.

Вариант 4. Правильное заземление для частного дома

В квартире многоквартирного дома сделать полноценное заземление сложно: нужна общая система заземления. В частном доме можно сделать контур:

• три-четыре стальных уголка 50×50 мм длиной 2,5–3 м;
• забиваются в землю треугольником с шагом 1,2–1,5 м;
• свариваются полосой 40×4 мм;
• от контура в щиток заводится медный провод 6–10 мм².

Сопротивление контура должно быть не более 4 Ом для частного дома с электроплитой и не более 10 Ом — для дома без мощных приборов. Проверяется омметром.

Что делать, если розетка нужна только для зарядки телефона

Если речь не о мощной технике, а о розетке с USB или зарядке гаджетов, достаточно обычной двухпроводной розетки с качественным блоком питания. Но для ноутбуков, мониторов и зарядок электротранспорта лучше всё-таки иметь заземление.

Что запрещено делать

• Заземляться на батарею, трубы водоснабжения или канализацию — опасно и незаконно.
• Соединять заземление с нулём в розетке.
• Использовать алюминиевый провод для заземления.
• Оставлять слабый контакт — клеммы должны быть затянуты надежно.

Итог

Самый разумный путь в старой квартире: проложить отдельный заземляющий провод от розетки до щитка и установить УЗО. Это дешевле полной замены проводки, но даёт реальную защиту. Зануление и «земля на батарею» — псевдорешения, от которых стоит отказаться сразу.
