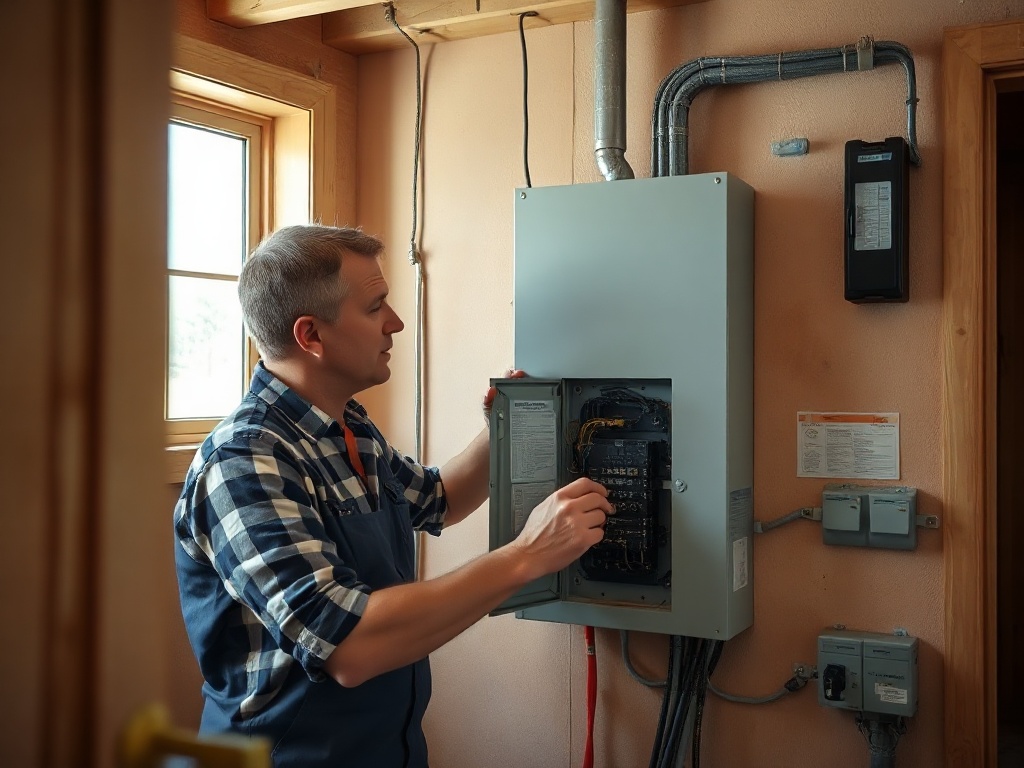

Подключение генератора к дачной проводке через рубильник

На даче генератор спасает холодильник, насос и отопление, но только если он подключён правильно. Двухпозиционный рубильник в щите позволяет жёстко переключать дом либо на сеть, либо на генератор, исключая опасную обратную подачу электричества в общий кабель.

Зачем именно двухпозиционный рубильник

Обычная вилка в розетку — самый рискованный способ. Если забыть выключить вводной автомат, электричество от генератора уйдёт в общую деревенскую линию. Это грозит поражением соседей и ремонтной бригады, а также выходом из строя самого генератора при появлении напряжения в сети.

Двухпозиционный рубильник (перекидной, 2P или 4P в зависимости от фаз) имеет положение «Сеть — 0 — Генератор». В нулевом положении оба источника отключены, поэтому переключить случайно два контакта одновременно невозможно. Это и есть главная защита от обратной подачи.

Что понадобится для монтажа

• Вводной автомат в щите — уже установлен.
• Двухпозиционный рубильник на номинал не менее вводного автомата. Для типового дачного дома 220 В подойдёт двухполюсный на 32–63 А.
• Автомат защиты генератора — тот же номинал, что и на вводе, или на ступень меньше.
• Кабель от генератора к щиту: медный ВВГнг-LS 3×2,5 мм² для мощности до 3,5 кВт, 3×4 мм² до 5,5 кВт, 3×6 мм² до 7 кВт. Длина — не более 15–20 м, иначе растут потери.
• Гнездо ввода для кабеля генератора: розетка СЕЕ 16/32 А на стене снаружи или клеммная колодка в щите.
• DIN-рейка, наконечники НШВИ, маркировка.

Как выбрать номинал рубильника

Смотрите на вводной автомат. Если он 40 А, рубильник берите 63 А с запасом. Если ввод 25 А, хватит 32 А. Главное правило: номинал рубильника не должен быть меньше номинала вводного автомата.

Для однофазной сети 220 В берите двухполюсный рубильник (2P), он разрывает фазу и ноль. Для трёхфазной 380 В нужен четырёхполюсный (4P), чтобы размыкались все три фазы и ноль.

Схема подключения

Верхние контакты рубильника подключаются к двум источникам:

• контакты 1 и 2 — от вводного автомата (сеть);
• контакты 3 и 4 — от линии генератора через свой автомат.

Нижние контакты рубильника (5 и 6) идут на домовой щит, к остальным автоматам групп. Важно: ноль сети и ноль генератора подаются на разные верхние клеммы рубильника, а с нижних клемм уходит один общий ноль к щиту. Фаза переключается аналогично.

Корпус рубильника и щита обязательно заземлите. Если на участке есть контур заземления — подключайтесь к нему, если нет — сделайте хотя бы временный заземлитель из трёх стальных уголков 50×50 мм, вбитых в землю треугольником на глубину не менее 1,5 м.

Пошаговый монтаж

1. Отключите вводной автомат. Убедитесь индикатором, что напряжения на клеммах нет.
2. Установите на DIN-рейку рубильник и автомат генератора.
3. Снимите перемычку или отсоедините провод от вводного автомата к домовым автоматам. Этот провод теперь пойдёт на нижние контакты рубильника.
4. Подключите фазу и ноль от вводного автомата к верхним контактам «Сеть».
5. Подключите фазу и ноль от автомата генератора к верхним контактам «Генератор».
6. С нижних контактов рубильника заведите один выход на домовой щит.
7. Подключите кабель от генератора через внешнее гнездо к автомату генератора.
8. Проверьте затяжку всех клемм, промаркируйте положения рубильника.
9. Включите вводной автомат, проверьте работу сети. Затем переведите рубильник в ноль, запустите генератор и переключите на «Генератор».

Правила эксплуатации

• Переключайте рубильник только при отключённой нагрузке. Сначала выключите мощные приборы, потом переключайте источник.
• Генератор запускайте до переключения нагрузки. Дайте ему прогреться 2–3 минуты.
• При появлении сети переведите рубильник в «0», дайте генератору поработать без нагрузки 3–5 минут, затем глушите.
• Не грузите генератор более 80 % его номинальной мощности. Для агрегата 5 кВт это 4 кВт суммарной нагрузки.
• Раз в сезон проверяйте затяжку клемм и состояние кабеля от генератора.

Что категорически нельзя делать

• Нельзя одновременно включать сеть и генератор — даже на долю секунды.
• Нельзя использовать обычную розетку вместо рубильника или ставить два вводных автомата без механической блокировки.
• Нельзя «заземляться» на нулевую шину вместо отдельного заземлителя.
• Нельзя брать генератор мощностью меньше пиковой нагрузки дома. Холодильник при запуске потребляет в 3–5 раз больше номинала.

Готовность проверена

После установки рубильника дача остаётся на связи с миром даже при долгом отключении света. Главное — не экономьте на номиналах, не забывайте про заземление и всегда переводите рубильник через нулевое положение. Правильная схема работает десятилетиями и защищает вас, дом и соседей.
