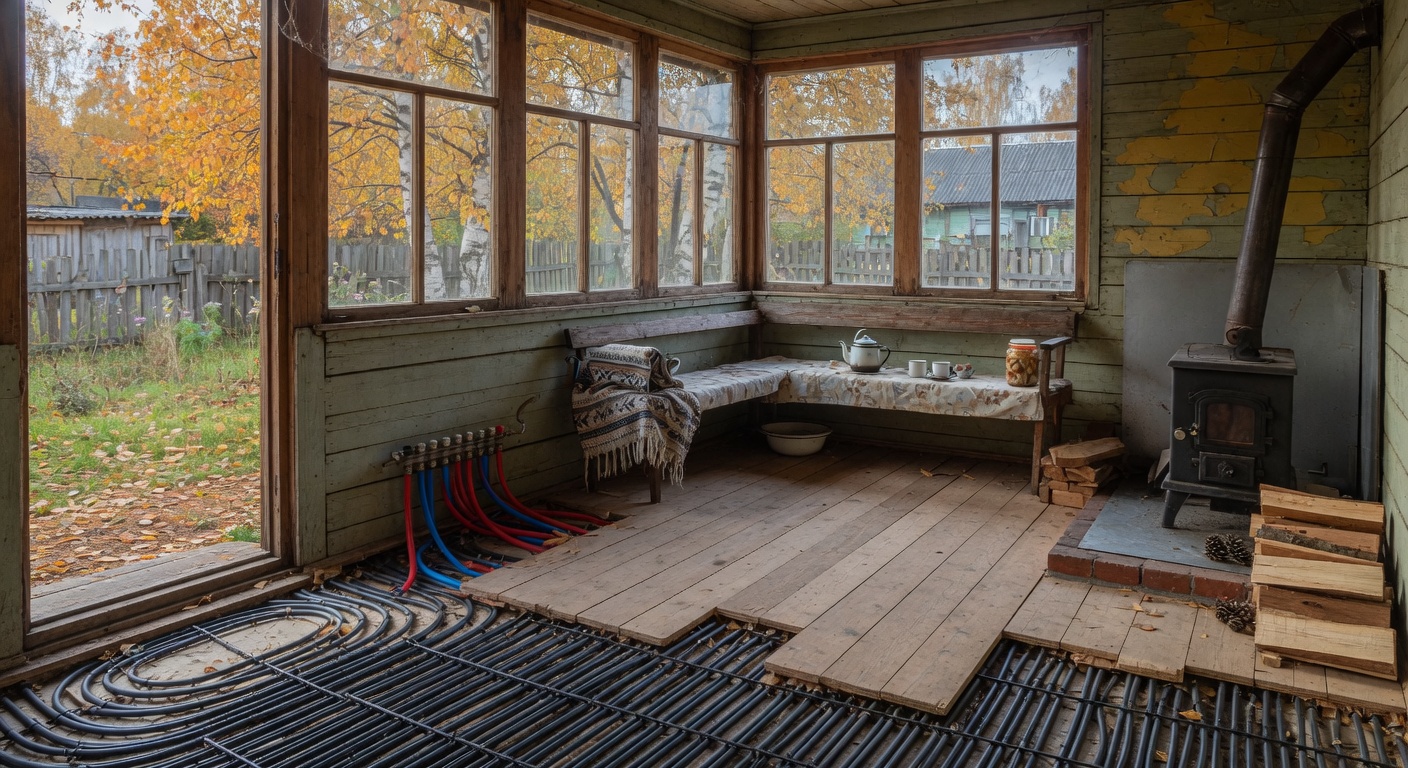

Как сделать теплый пол в веранде от печки без электричества

Сделать тёплый пол в веранде от дачной печки — реальная задача без сложной сантехники и без счётчика электроэнергии. Водяной контур от твёрдотопливной печи стоит дешевле электрического мата и работает там, где электричество ненадёжно.

Как устроена система

Принцип прост: регистр (теплообменник) встроен в дымоход или в топку печи. Нагретая вода циркулирует по трубам в стяжке пола и возвращается обратно в теплообменник. Для перекачки воды нужен циркуляционный насос, для компенсации расширения — расширительный бак.

Система открытого типа (проще, дешевле):

• Расширительный бак открытый — установлен в высшей точке системы.
• Насос не обязателен, если правильно сделан уклон труб (термосифонная циркуляция).
• Подходит для небольшого контура до 20–25 м.

Система закрытого типа (надёжнее):

• Расширительный бак мембранный — можно ставить в любом месте.
• Циркуляционный насос (например, Grundfos UPS 25-40) — гарантированная циркуляция независимо от уклонов.
• Предохранительный клапан (срабатывает при давлении выше 1,5–2 бар).

Для веранды 3×4 м рекомендую закрытую систему с насосом: веранда часто не имеет большого перепада высот для самотёка.

Теплообменник в печи

Это самая ответственная деталь. Варианты:

Регистр из стальной трубы Ø25–32 мм — сваренный «змеевик» или «П-образная» секция, вмонтированная в боковую стенку топки или оборачивающая дымоход. Объём регистра — 3–5 литров достаточно для веранды.

Готовый теплообменник — заводские изделия для кирпичных печей и металлических буржуек, цена 3 000–8 000 руб. Удобнее самодельного, но нужно выбрать под размер вашей печи.

Важно: материал — только сталь (Ст3, Ст20), не нержавейка и не чугун для сварных конструкций. Нержавейка в топке образует трещины от теплового удара, чугунные секции не свариваются.

Трубы для контура тёплого пола

В стяжке укладывают:

• Металлопластиковые трубы Ø16 или Ø20 мм — гнутся без нагрева, не ржавеют, стоят 40–80 руб./м.
• Сшитый полиэтилен (PE-X) — лучший выбор, выдерживает температуру до 95 °C, служит 50 лет.
• Обычный ПВХ — не подходит, деформируется при температуре выше 60 °C.

Шаг укладки труб — 15–20 см для веранды (хочется равномерного прогрева). На 12 м² при шаге 15 см длина контура — около 80 м. Один контур не должен превышать 80–100 м при диаметре Ø16 мм — иначе насосу тяжело.

Расширительный бак и насос

Расширительный бак: объём 8–12% от объёма воды в системе. Примерный объём системы (регистр + трубы) для веранды 12 м² — 8–12 литров. Мембранный бак 6 или 8 литров подойдёт (Reflex, Valtec, Zilmet — 1 500–2 500 руб.).

Насос: для небольшой системы хватит самого маломощного циркуляционного насоса — Grundfos UP 15-14, Wilo Star-Z 15 TT. Потребление 6–10 Вт, цена 3 000–5 000 руб.

Насос устанавливают на обратном (холодном) трубопроводе — здесь ниже температура и насос служит дольше.

Пирог пола под тёплый контур

Стандартная схема для деревянной веранды с ленточным фундаментом:

1. Грунт уплотнённый + щебень 10 см.
2. Черновая стяжка 50 мм (цемент М200).
3. Пеноплекс 50 мм (теплоизоляция снизу — чтобы грела вверх, а не в грунт).
4. Демпферная лента по периметру.
5. Арматурная сетка 100×100 мм (Ø4 мм) + крепёж для трубы (скобы или хомуты к сетке).
6. Трубы контура, уложенные «улиткой» или «змейкой».
7. Финишная стяжка 65–80 мм (минимум 45 мм над трубой).
8. Финишное покрытие: керамогранит или керамика (лучший теплосъём).

Заполнение и пуск

Перед заливкой стяжки проведите гидравлические испытания: закройте контур, закачайте давление 3–4 бара (вдвое рабочего), выдержите 30 минут. Если давление не падает — течей нет.

После монтажа стяжки: выждите 28 суток до полного набора прочности. Только потом нагревайте. Первый запуск — максимальная температура подачи 25 °C, каждые сутки добавляйте 5 °C. Такой режим ввода предотвращает растрескивание стяжки.

Ориентировочный бюджет

| Позиция | Стоимость | |---|---| | Теплообменник в печь | 3 000–8 000 руб. | | Трубы PE-X Ø16, 80 м | 4 000–6 000 руб. | | Циркуляционный насос | 3 000–5 000 руб. | | Расширительный бак 8 л | 1 500–2 500 руб. | | Арматура (кран, клапан, коллектор) | 2 000–3 000 руб. | | Итого | 13 500–24 500 руб. |

Электрический мат на 12 м² + терморегулятор — 18 000–30 000 руб. плюс постоянные расходы на электричество. Печной водяной контур окупается за 2–3 сезона.
