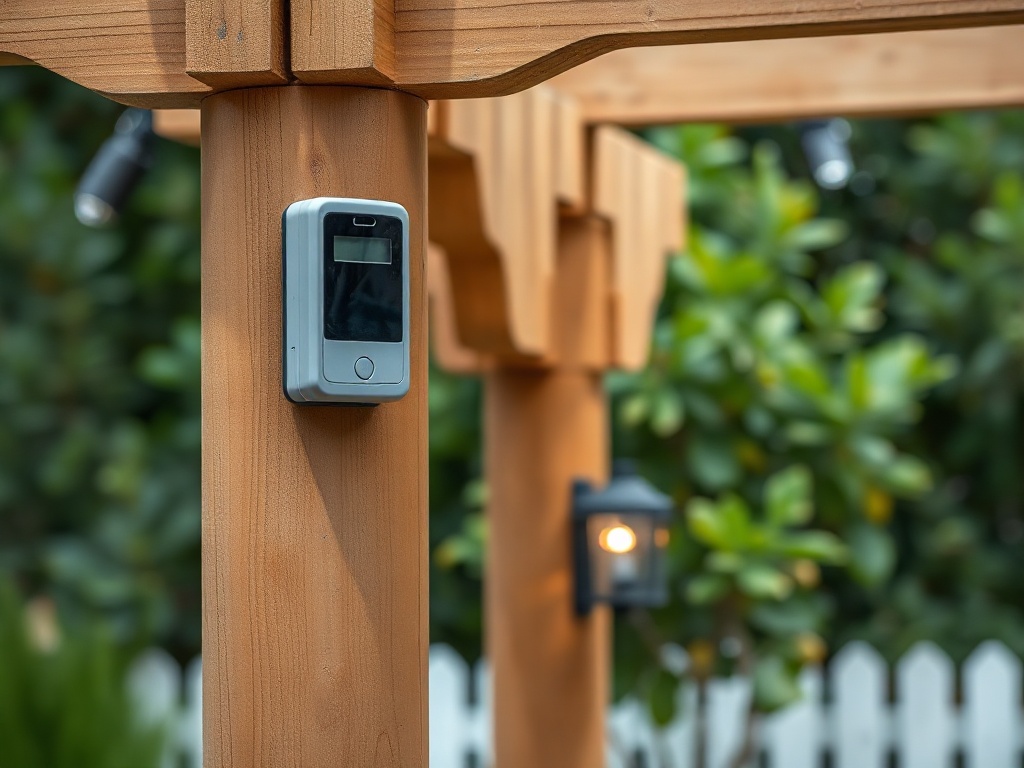

Умное освещение беседки: датчик движения и таймер своими руками

Почему автоматика в беседке не роскошь, а удобство

Забираешься в беседку вечером с мангалом и подносом — а руки свободными не хватает выключателя. Или наоборот: утром уезжаешь, вспоминаешь только за воротами, что свет на веранде горел всю ночь. Датчик движения плюс таймер решают обе проблемы. Стоит недорого, ставится за вечер, не требует сварки и программирования.

Что понадобится

Для типовой беседки с одним-двумя светильниками на 220 В хватит:

• Датчик движения инфракрасный, IP44 и выше, угол обзора 120–180°.
• Таймер механический суточный или цифровой — на выбор.
• Клеммная колодка Wago или обычные винтовые клеммы.
• Кабель ВВГнг 3×1,5 мм² от щитка до места установки.
• Дрель, перфоратор для бетона или шуруповёрт для дерева.
• Изолента, индикаторная отвёртка, кусачки.

Общий бюджет — 1 500–3 000 ₽ в зависимости от бренда.

Где лучше повесить датчик

Основная ошибка — ставить датчик прямо над дверью. Дверь его провоцирует, и фонарь начинает мигать при каждом порыве ветра.

Лучшее место: боковая стенка беседки под крышей, высота 2–2,5 метра, угол направлен на зону посадки и дорожку. Так он ловит человека заранее, не реагирует на ветки и не слепит при входе.

Если беседка открытая, бери модель с регулировкой чувствительности и времени срабатывания. Оптимальные настройки для дачи:

• время горения — 2–5 минут;
• чувствительность — средняя, чтобы не реагировал на кошек;
• уровень освещённости — включать только в темноте.

Схема подключения

Простейший вариант — датчик стоит перед светильником:

Фаза (L) → таймер → датчик движения → светильник → ноль (N).

Таймер ограничивает часы работы всей цепи. Например, с 18:00 до 01:00. В остальное время даже при движении свет не включится — соседи скажут спасибо, а электросчётчик тоже.

Если хочешь, чтобы датчик работал всегда, а таймер использовался только для принудительного подсвета вечером, подключи параллельно:

• через таймер — постоянное освещение;
• через датчик — автоматическое.

Но для обычной беседки первая схема проще и надёжнее.

Пошаговая установка

1. Обесточь линию на щитке. Проверь отсутствие напряжения индикаторной отвёрткой на всех проводах.
2. Смонтируй распределительную коробку под крышей беседки, защищённую от дождя.
3. Проведи кабель от щитка к коробке. Внутри коробки раздели: фаза, ноль, земля.
4. Установи датчик на стене. Закрепи шурупами, подключи согласно схеме на корпусе.
5. Подключи таймер. Механический: поверни диск, выставив «вкл»-сегменты на нужные часы. Цифровой: задай интервалы по инструкции.
6. Соедини светильник. Земля обязательно идёт на корпус светильника, если он металлический.
7. Включи автомат и проверь: войди в зону действия датчика — свет загорелся. Постой без движения — погас через установленное время.

Нюансы настроек

Таймер не нужен круглые сутки. На даче достаточно режима:

• летом — с 20:30 до 01:00;
• весна/осень — с 18:00 до 23:00;
• зимой, если беседкой пользуешься, — с 16:30 до 22:00.

Датчик ставь на задержку 3 минуты. Меньше — раздражает, потому что гаснет, пока ты жаришь шашлык. Больше — светит впустую.

Если в беседке несколько светильников, суммарная мощность не должна превышать номинал датчика. Обычно это 300–1 000 Вт. С тремя лампочками по 60 Вт запас огромный.

Безопасность

Работай только при отключённом автомате. Уличная проводка требует кабеля с двойной изоляцией и клемм в герметичной коробке. Не используй скрутки без пайки — влага разрушит за один сезон.

Если беседка деревянная, прокладывай кабель в металлической гофре или кабель-канале. Минимальное расстояние от датчика до источника тепла — 1 метр: иначе печка или мангал будут давать ложные срабатывания.

Возможные проблемы

• Свет включается сам по себе днём. Решение: увеличи порог срабатывания по освещённости на датчике.
• Датчик не реагирует. Проверь положение: он должен «смотреть» в зону движения, а не на пустую стену.
• Часто мерцает. Возможно, мощность ламп меньше минимальной для датчика. Для светодиодных ламп иногда нужна специальная модель датчика или нагрузочный резистор.

Стоимость и окупаемость

Экономия скромная, но реальная. Допустим, без автоматики фонарь на 60 Вт горел 8 часов в сутки. С таймером и датчиком — в среднем 1,5 часа. Разница — около 40 кВт·ч в сезон. По цене 5 ₽ за кВт·ч получается 200 ₽. Год через два-два с половиной комплект окупится сам. Главное другое: свет всегда включается вовремя и всегда выключается сам.
